調節閥系列
襯氟調節閥

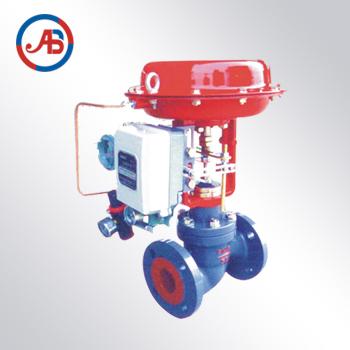

圖片展示
產品描述
產品型號：襯氟調節閥
產品特點：耐酸堿耐腐蝕
產品特點：耐酸堿耐腐蝕
詳細介紹
概述
ZHA\BF型精小型氣動單座襯氟調節閥由氣動多彈簧薄膜機構和底流阻、直通單座調節機構組成。在與流體接觸的內壁、閥芯均包覆一層聚全氟乙丙烯（F46）、可溶性聚四氟乙烯（PEA）等防腐蝕材料，完全能達到切斷腐蝕性介質與閥體外殼的接觸。該閥門能耐酸、堿、鹽等腐蝕性介質和泄漏量要求嚴格的工況環境，是理想的化工管路系統中過程自動控制產品。
主要零件材料
| 零件名稱 | 精鑄球墨鑄鐵 | 碳鋼 | 不銹鋼 | |||
| QT | C | P | R | PL | RL | |
| 閥體、閥蓋 | QT400 | WCB | CF8 | CF8M | CF3 | CF3M |
| 內襯材料 |
FEP(F46)PTFE(F4)PFA(可溶性聚四氟乙烯) PE(超高分子量聚乙烯) |
|||||
| 閥座 | WCB/FEP 哈氏合金 蒙乃爾 | |||||
| 閥芯 | WCB/FEP 哈氏合金 蒙乃爾 | |||||
| 填料 | PTFE(F4)聚四氟乙烯 | |||||
| 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
執行機構主要技術參數
| 型號 | ZH A\B-22 | ZH A\B-23 | ZH A\B-34 | ZH A\B-45 |
| 膜片有效面積cm2 | 350 | 350 | 560 | 900 |
| 額定行程mm | 16 | 25 | 40 | 60 |
| 彈簧范圍Kpa | 20-100 40-200 8-240 20-60 60-100 | |||
技術參數
| 公稱通徑 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||||
| 閥座直徑 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 額定流量系數（KV） | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 公稱壓力（Mpa） | 0.6、1.0、1.6、2.5 Class 150 | ||||||||||||||
| 行程 | 16 | 25 | 40 | 50 | |||||||||||
| 流量特性 | 直線、等百分比 | ||||||||||||||
| 介質溫度（℃） | -20℃－180℃（根據內襯料而定） | ||||||||||||||
| 連接法蘭標準 | JB78 GB/T9113 HG20593 ANSI B16.5a | ||||||||||||||
性能參數
| 項目 | ZH A\B-22 | ZH A\B-23 | ZH A\B-34 | ZH A\B-45 |
| 基本誤差％ | ≤±5 | |||
| 回差％ | ≤3 | |||
| 死區％ | ≤5 | |||
| 額定流量系數誤差 | ≤±10％當Kv≤6.3時±15％ | |||
| 泄漏量 | ≤±0.01閥額定容量 | |||
主要連接尺寸及重量
| 公稱通徑 | 主要尺寸 | ||||||||
| DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-d | H |
| PN 1.0Mpa | |||||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 3 | 15 | 4-14 | 400 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 3 | 17 | 4-14 | 450 |
| 25 | 1 | 160 | 115 | 85 | 65 | 3 | 17 | 4-14 | 460 |
| 32 | 11/4 | 180 | 140 | 100 | 75 | 3 | 19 | 4-18 | 500 |
| 40 | 11/2 | 200 | 150 | 110 | 85 | 3 | 19 | 4-18 | 529 |
| 50 | 2 | 230 | 165 | 125 | 100 | 3 | 21 | 4-18 | 600 |
| 65 | 21/2 | 290 | 185 | 145 | 120 | 3 | 21 | 4-18 | 625 |
| 80 | 3 | 310 | 200 | 160 | 135 | 3 | 21 | ※8-18 | 825 |
| 100 | 4 | 350 | 220 | 180 | 155 | 3 | 23 | 8-18 | 850 |
| 125 | 5 | 400 | 250 | 210 | 185 | 4 | 24 | 8-18 | 950 |
| 150 | 6 | 480 | 285 | 240 | 210 | 4 | 26 | 8-23 | 1050 |
| 200 | 8 | 600 | 340 | 295 | 265 | 4 | 26 | 8-23 | 1200 |
| PN1.6Mpa | |||||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 3 | 15 | 4-14 | 400 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 3 | 17 | 4-14 | 450 |
| 25 | 1 | 160 | 115 | 85 | 65 | 3 | 17 | 4-14 | 460 |
| 32 | 1-1/4 | 180 | 140 | 100 | 75 | 3 | 19 | 4-18 | 500 |
| 40 | 11/2 | 200 | 150 | 110 | 85 | 3 | 19 | 4-18 | 529 |
| 50 | 2 | 230 | 165 | 125 | 100 | 3 | 21 | 4-18 | 600 |
| 65 | 21/2 | 290 | 185 | 145 | 120 | 3 | 21 | 4-18 | 625 |
| 80 | 3 | 310 | 200 | 160 | 135 | 3 | 21 | 8-18 | 825 |
| 100 | 4 | 350 | 220 | 180 | 155 | 3 | 23 | 8-18 | 850 |
| 125 | 5 | 400 | 250 | 210 | 185 | 4 | 24 | 8-18 | 950 |
| 150 | 6 | 480 | 285 | 240 | 210 | 4 | 26 | 8-23 | 1050 |
| 200 | 8 | 600 | 340 | 295 | 265 | 4 | 26 | 12-23 | 1200 |
| PN2.5Mpa | |||||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 3 | 15 | 4-14 | 400 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 3 | 17 | 4-14 | 450 |
| 25 | 1 | 160 | 115 | 85 | 65 | 3 | 17 | 4-14 | 460 |
| 32 | 11/4 | 180 | 140 | 100 | 75 | 3 | 19 | 4-18 | 500 |
| 40 | 11/2 | 200 | 150 | 110 | 85 | 3 | 19 | 4-18 | 529 |
| 50 | 2 | 230 | 165 | 125 | 100 | 3 | 21 | 8-18 | 600 |
| 65 | 21/2 | 290 | 185 | 145 | 120 | 3 | 23 | 4-18 | 625 |
| 80 | 3 | 310 | 200 | 160 | 135 | 3 | 25 | 8-18 | 825 |
| 100 | 4 | 350 | 235 | 190 | 150 | 3 | 25 | 8-22 | 850 |
| 125 | 5 | 400 | 270 | 185 | 4 | 28 | 8-26 | 950 | |
| 150 | 6 | 480 | 300 | 250 | 210 | 4 | 30 | 8-26 | 1050 |
| 200 | 8 | 600 | 360 | 310 | 275 | 4 | 32 | 12-26 | 1200 |
| Class 150 | |||||||||
| 15 | 1/2 | 130 | 89 | 60.5 | 35 | 3 | 15 | 4-15 | 400 |
| 20 | 3/4 | 150 | 98 | 70 | 43 | 3 | 15 | 4-15 | 450 |
| 25 | |||||||||
