管夾閥系列
鋁合金管夾閥

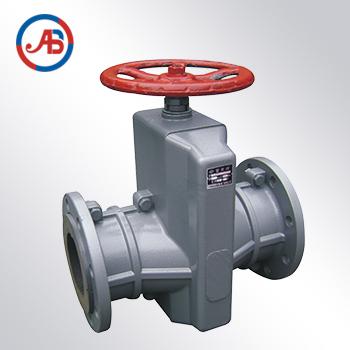

圖片展示
產品描述
產品型號：鋁合金管夾閥
產品特點：耐磨耐腐蝕
產品特點：耐磨耐腐蝕
詳細介紹
工作原理
當順轉手輪時，使大小閥桿同時帶動上下閘板、壓縮管套進行關閉，反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作。因橡膠管套承受力小，所以在開閉時，操作人員旋轉手輪只要感到適當?shù)钟|，均達到開閉極點，切勿盡力多人輔助，禁用其它工具開閉。
結構
本閥門由上下鋁合金閥體、橡膠管套、大小閥桿閘板、上下導柱等零件組成。
安裝維修
1、管夾閥門尺寸符合機械工業部標準，出廠前經過試壓，GJ41X-6按10公斤，GJ41X-10按16公斤，試壓持續5分鐘無泄漏，安裝時不必拆洗、調整、更動。
2、本閥門在管道上任意安裝，沒有介質流向限制。久時使用，如有磨損或泄漏，只需將閥體拆下調換新管套，其閥體可長期使用，經濟實惠。
零件材料
| 閥體 | 套管 | 閥桿 | 壓桿、手輪 | 托架 |
| 鋁合金 | 橡膠 | 鑄銅、碳鋼 | 鑄鐵 | 球墨鑄鐵 |
技術參數
| 公稱通徑 | 公稱壓力 | 適用溫度 | 適用介質 |
| DN25~300 | 0.6MPa | 小于85度 | 礦漿、磨料、干濕性粉塵類 |
主要連接尺寸及外型尺寸
| 公稱通徑 |
主要連接尺寸及外型尺寸 Main outling dimensions and connection dimensions |
重量 （KG） |
|||||
| L | D | D1 | D2 | b | z-φ | ||
| 20 | 135 | 105 | 75 | 55 | 16 | 4-14 | 2.5 |
| 25 | 145 | 115 | 85 | 65 | 16 | 4-14 | 3 |
| 32 | 160 | 135 | 100 | 78 | 18 | 4-18 | 4 |
| 40 | 180 | 145 | 110 | 85 | 18 | 4-18 | 6 |
| 50 | 210 | 165 | 125 | 100 | 20 | 4-18 | 7.5 |
| 65 | 250 | 185 | 145 | 120 | 20 | 4-18 | 9.5 |
| 80 | 300 | 190 | 160 | 135 | 22 | 4-18 | 16 |
| 100 | 350 | 215 | 180 | 155 | 22 | 8-18 | 20 |
| 125 | 430 | 245 | 210 | 185 | 25 | 8-18 | 28 |
| 150 | 500 | 280 | 240 | 210 | 25 | 8-23 | 43 |
| 200 | 650 | 335 | 295 | 265 | 32 | 8-23 | 80 |
| 250 | 800 | 390 | 350 | 310 | 32 | 12-23 | |
| 300 | 950 | 562 | 445 | 400 | 32 | 12-23 | |
