過濾器系列

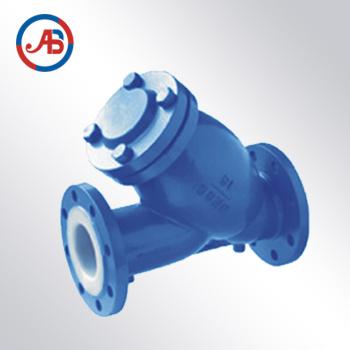

襯氟過濾器（Y型）GL45
圖片展示
產品描述
產品型號：GL45
產品特點：耐酸堿耐腐蝕
產品特點：耐酸堿耐腐蝕
詳細介紹
氯堿襯氟過濾器應當水平安裝:
Y型過濾器屬于管道粗過濾器系列，也可用于氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。該公司所生產的Y型過濾器（水過濾器）能根據客戶具體要求（特殊壓力、特殊口徑）定制。Y型過濾器（水過濾器）具有制作簡單、安裝清洗方便、納污量大等優點。
安裝過濾器前要認真清洗所有管道的螺紋連接表面，使用管道密封膠或特氟龍帶（聚四氟乙烯）
要適量。末端螺紋不做處理，以避免使密封膠或特氟龍帶進入管路系統。過濾器可以水平安裝或
垂直向下安裝。
警告
安裝1-1/4”（DN32）或更大口徑的承插焊過濾器或所有D 系列過濾器時，應注意這類過濾器的墊
片是非金屬材質的，容易由于過熱而損壞。因此應縮短焊接時間，并在焊接完成后對過濾器進行
冷卻。如果焊接前需要預熱或焊接后需要繼續加熱（D 系列過濾器），建議先將墊片拆下再加熱。
系統最初工作一段時間后（一般不超過一周），應進行清洗，以清除系統初始運行時積聚在濾網上的雜質污物。在此后，須定期清洗。清洗次數依據工況條件而定。若過濾器不帶排污絲堵,則清洗過濾器時要將濾網限位器以及濾網拆下。
警告：
1、適合物料：
a、化工、石油化工生產中的弱腐蝕性物料，如：水、氨、油品、等;
b、化工生產的腐蝕性物料，如燒堿、純堿、濃稀、碳酸、醋酸、酯酸等;
c、制冷中的低溫物料，如：液甲烷、液氨、液氧及各種制冷劑;
d、輕工食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糧漿醫藥用品等。
2、過濾精度：10-480目（一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-480目/cm2。）
3、工作溫度：≤90℃
4、公稱通徑：DN25—DN600mm
5、公稱壓力：PN≤1.6Mpa（其它工作壓力可按用戶要求設計）
6、法蘭標準：GB81-59（也可按用戶要求制造）
7、殼體材質：A3、304、304L、316、316L
8、密封材料：聚四氟乙烯、丁腈橡膠、耐油石棉膠
安裝過濾器前要認真清洗所有管道的螺紋連接表面，使用管道密封膠或特氟龍帶（聚四氟乙烯）要適量。末端螺紋不做處理，以避免使密封膠或特氟龍帶進入管路系統。過濾器可以水平安裝或垂直向下安裝。安裝 1-1/4”（DN32）或更大口徑的承插焊過濾器或所有 D 系列過濾器時，應注意這類過濾器的墊片是非金屬材質的，容易由于過熱而損壞。因此應縮短焊接時間，并在焊接完成后對過濾器進行冷卻。如果焊接前需要預熱或焊接后需要繼續加熱（D 系列過濾器），建議先將墊片拆下再加熱。公司個人主頁：www.zonghengdg.com歡迎進入了解我們的產品
Y型過濾器屬于管道粗過濾器系列，也可用于氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。該公司所生產的Y型過濾器（水過濾器）能根據客戶具體要求（特殊壓力、特殊口徑）定制。Y型過濾器（水過濾器）具有制作簡單、安裝清洗方便、納污量大等優點。
氯堿襯氟過濾器安裝說明:
安裝過濾器前要認真清洗所有管道的螺紋連接表面，使用管道密封膠或特氟龍帶（聚四氟乙烯）
要適量。末端螺紋不做處理，以避免使密封膠或特氟龍帶進入管路系統。過濾器可以水平安裝或
垂直向下安裝。
警告
安裝1-1/4”（DN32）或更大口徑的承插焊過濾器或所有D 系列過濾器時，應注意這類過濾器的墊
片是非金屬材質的，容易由于過熱而損壞。因此應縮短焊接時間，并在焊接完成后對過濾器進行
冷卻。如果焊接前需要預熱或焊接后需要繼續加熱（D 系列過濾器），建議先將墊片拆下再加熱。
氯堿襯氟過濾器的運行及維護:
系統最初工作一段時間后（一般不超過一周），應進行清洗，以清除系統初始運行時積聚在濾網上的雜質污物。在此后，須定期清洗。清洗次數依據工況條件而定。若過濾器不帶排污絲堵,則清洗過濾器時要將濾網限位器以及濾網拆下。
警告：
氯堿襯氟過濾器技術參數:
1、適合物料：
a、化工、石油化工生產中的弱腐蝕性物料，如：水、氨、油品、等;
b、化工生產的腐蝕性物料，如燒堿、純堿、濃稀、碳酸、醋酸、酯酸等;
c、制冷中的低溫物料，如：液甲烷、液氨、液氧及各種制冷劑;
d、輕工食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糧漿醫藥用品等。
2、過濾精度：10-480目（一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-480目/cm2。）
3、工作溫度：≤90℃
4、公稱通徑：DN25—DN600mm
5、公稱壓力：PN≤1.6Mpa（其它工作壓力可按用戶要求設計）
6、法蘭標準：GB81-59（也可按用戶要求制造）
7、殼體材質：A3、304、304L、316、316L
8、密封材料：聚四氟乙烯、丁腈橡膠、耐油石棉膠
氯堿襯氟過濾器安裝說明:
安裝過濾器前要認真清洗所有管道的螺紋連接表面，使用管道密封膠或特氟龍帶（聚四氟乙烯）要適量。末端螺紋不做處理，以避免使密封膠或特氟龍帶進入管路系統。過濾器可以水平安裝或垂直向下安裝。安裝 1-1/4”（DN32）或更大口徑的承插焊過濾器或所有 D 系列過濾器時，應注意這類過濾器的墊片是非金屬材質的，容易由于過熱而損壞。因此應縮短焊接時間，并在焊接完成后對過濾器進行冷卻。如果焊接前需要預熱或焊接后需要繼續加熱（D 系列過濾器），建議先將墊片拆下再加熱。公司個人主頁：www.zonghengdg.com歡迎進入了解我們的產品
氯堿襯氟過濾器Y型過濾器主要零件材料:
|
序號
|
零件名稱
|
灰鑄鐵
|
碳鋼
|
|
Z
|
C
|
||
|
1
|
閥體、閥蓋
|
HT250/A 126
|
WCB/A216 WCB
|
|
2
|
PTFE（F4）
|
||
|
3
|
螺栓 /螺母
|
35/45、A193 B7/A194
|
|
|
4
|
襯里層
|
FEP（F46）PCTFE（F3）
|
|

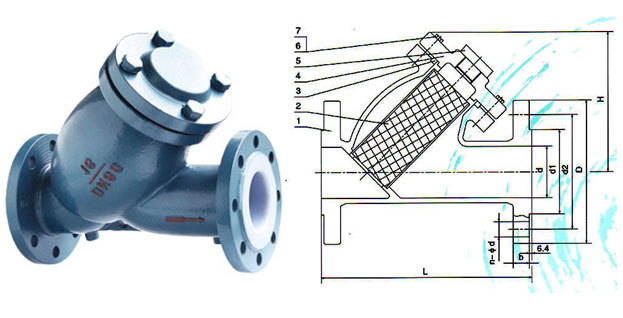

氯堿襯氟過濾器主要連接尺寸及重量:
|
公稱通徑
DN
（mm）
|
NPS
（in）
|
GL41F46-10/16/25型過濾器
|
|||||||||
|
L
|
D
|
D1
|
D2
|
b
|
f
|
H1
|
H
|
Z-φd
|
重量
|
||
|
PNl.0～2.5（MPa）
|
|||||||||||
|
20
|
3/4
|
150
|
105
|
75
|
55
|
16
|
2
|
70
|
122
|
4-14
|
3.3
|
|
25
|
1
|
160
|
115
|
85
|
65
|
16
|
2
|
78
|
135
|
4-14
|
4.2
|
|
32
|
11/4
|
190
|
135
|
100
|
78
|
18
|
2
|
86
|
154
|
4-18
|
6.6
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
18
|
3
|
92
|
164
|
4-18
|
7.3
|
|
50
|
2
|
230
|
160
|
125
|
100
|
20
|
3
|
102
|
182
|
4-18
|
12
|
|
65
|
21/2
|
250
|
180
|
145
|
120
|
20
|
3
|
115
|
205
|
4-18
|
16
|
|
80
|
3
|
280
|
195
|
160
|
135
|
22
|
3
|
135
|
232
|
8-18
|
23
|
|
100
|
4
|
320
|
215
|
180
|
155
|
24
|
3
|
156
|
263
|
8-18
|
32
|
|
125
|
5
|
400
|
245
|
21O
|
185
|
26
|
3
|
248
|
370
|
8-18
|
39
|
|
150
|
6
|
500
|
280
|
240
|
210
|
28
|
3
|
285
|
425
|
8-23
|
52
|
|
200
|
8
|
600
|
335
|
295
|
265
|
30
|
3
|
362
|
530
|
8-23
|
89
|
